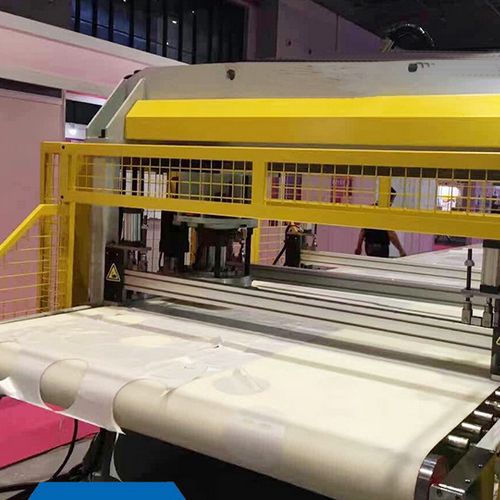

产品：30吨自动送料裁断机

30吨自动送料裁断机是一些轻工行业不可缺少的设备。传统观念，裁断机是借助于机器运动的作用力加压于刀模，对非金属材料进行冲型加工的机器。近代的裁断机发生了一些变化，开始将高压水束、超声波等先进技术用于皮革冲切技术中，但人们仍然将这些设备归纳在裁断机类的设备中。

使用范围：

适合发泡材、纸板、纺织物、塑胶材料、皮革、橡胶、包装材料、地板材料、地毯、玻璃纤维、软木等非金属物料通过刀模借助机器产生的冲压力实现物料的冲切裁断。

裁断机的分类

一、根据它们的传动方式、结构和用途

1、按照传动形式分：

A、机械传动裁断机：是比较老型的机器。

B、液压传动裁断机：是现代比较通用的裁断机，根据年代可细划分为第一代平面导轨式液压裁断机，第二代普通四柱液压裁断机，第三代精密四柱液压裁断机及龙门移动式液压裁断机。

C、全自动滚压式裁断机：用三文治的方法进行加工整张皮料或者纺织品等。

D、电脑控制水束裁断机：是现代比较先进的裁断机，无须使用刀模，根据输入程序进行裁断。冲切源为高压水束发生器。

E、电脑控制超声波裁断机：控制形式与水束裁断机相似，冲切源为超声波发生器。

2．按照结构方式分：

A、摇臂式裁断机：冲切部件为可以摆动的摇臂，适合于皮革、天然材料及人造革等非金属材料的冲切。

B、龙门移动裁断机：冲切部件为可以沿着横梁左右移动的冲切头，刀模可以固定在冲切头上，也可以放在被加工物上。大型、电脑控制的龙门裁断机冲头上安装着可以旋转的刀模架，可以根据程序排版，选择相应的刀具；当然相应需配备自动送料机构。

C、平板式裁断机：它与龙门式裁断机的区别在于横梁直接进行冲切，没有可以移动的冲切头。平板裁断机又分为：横梁固定或横梁可前后移动及工作台滑板可前后移动的两大类。

D、四柱式精密裁断机：双油缸，四立柱自动平衡连杆结构。

3、按照加工部件用途分：

A、专用裁断机：适合于泡罩加工的吸塑裁断机。

B、卧式裁断机：适合于加工轮胎材料。

二．机械传动裁断机

一般机械传动的裁断机速度较快，运转稳定（调整好后，冲程下限不会发生变化），冲切力较大；其最大的缺点是噪音较大。所以自60年代以来逐步为液压传动的裁断机所代替。

三、 液压传动裁断机

判断液压裁断机功能的主要依据是：冲切力大小和冲切速度。冲切力很大，但冲切速度很低，或者冲切速度很高，但冲切力很小的机器，都不能顺利地完成冲切任务。 对于机械传动的裁断机一般冲切速度都较高，约为250次/分；其冲切速度是变值，平均冲切速度为：200毫米/秒。液压裁断机的冲切速度一般为：大于75毫米/秒。

机械传动的裁断机和液压传动的裁断机不同点，主要由两种传动的不同的特性所决定的：机械传动是刚性传动，而液压传动确有一定的柔性。

液压裁断机的特点是：当冲切头通过刀模作用于被加工物的瞬时，作用油缸内的压力并未达到额定压力，压力将随着接触（切入工作物）的时间增加而增加，直到电磁换向阀接收到信号，换向阀换向，冲切头开始复位；这时油缸内的压力由于受到进入油缸的压力油时间的限制，可能并未达到设定的额定压力值；也就是说，系统压力未达到设计值，冲切就已经完成。

四、裁断机使用现状

1．机械传动的裁断机，虽然还有厂家在继续生产，一些小型、个体厂商仍在使用，但这种形式的裁断机势必将被淘汰。

2．液压传动的裁断机，现在仍然处于主流地位。在液压裁断机中，大量被采用的是吨位在8-20吨的摇臂式裁断机。平板式和龙门裁断机多数用于比较大型的生产厂家，更适合于对皮革、人造非金属材料的冲切。

3．全自动裁断机在我国已经开始使用，由于制造业工业现代化程度的提高，在不久的将来可能会有一定的市场。但在近期，它将不可能替代液压裁断机。

裁断机的英文名称为Cutting Maching，意思是切割机。是一种在工业生产中用来冲裁各种柔性物料的加工机器。

这种机器根据各地的习惯匹配了很多不同的称呼。在国外，人们称其为切割机；在台湾，人们根据其英文的译音同汉语意思的巧合称为裁断机；在香港，人们根据其功能而称其为啤机；在大陆，人们又根据其用途称为下料机。

在中国沿海地区，对这种产品另外还有些相应的称呼。如广东人称其为裁床，福建人称其

为冲床，温州人称其为落料机，上海人称其为裁料机，还有些地方称其为开料机，冲裁机，鞋机等等。所有这些称呼就自然形成了裁断机的关键字。其实，现在大多数人还是习惯称其为裁断机。

裁断机的用途

在工业生产中，裁断机用途非常广泛。其功能主要是利用成型刀模，通过冲裁动作而获得人们所需的片材或半成品。

适用于加工各类皮革、布料、纺织物、塑胶、橡胶、纸板、毛毡、石棉、玻璃纤维、软木、其它合成材料等柔性片状物料。 广泛应用于皮革及制鞋、手袋及箱包、手套及帽子、工艺及丝花、绣花、拼图及制卡、吸塑与包装、印刷与纸品、文具、塑胶化工、汽车和电子等及其它轻工产业。

30吨自动送料裁断机操作注意

1》裁刀设定时，一定要先放松设定手轮，使设定杆接触到裁断点控制开关否则裁刀设定开关转至ON时，无法产生设定的动作。

2》工作时裁刀尽量置于上压板之中央位置，以免造成机械之单边磨损，影响其寿命。

3》更换新裁刀，如高度不一样时，请依设定方法，重新设定。 4》裁断动作时，手请离开裁刀或斩板，严禁用手去扶助刀模而来裁断，以免危险。

5》操作人员如需暂离位置时，请务必关掉马达开关，以免他人不当操作而损坏机台。

6》请避免超负荷使用以免损坏机器而减少使用寿命

刀具寿命编辑

裁断机随着切削时间的延长，刀具磨损增加。根据切削实验，可得如下图所示的刀具正常磨损过程的典型磨损曲线。该图分别以切削时间和后刀面磨损量VB为横坐标与纵坐标。

裁断机刀具正常磨损过程的典型磨损曲线

裁断机刀具正常磨损过程的典型磨损曲线

从图可知，裁断机刀具磨损过程可分为三个阶段：

1、初期磨损阶段

裁断机的刀具初期磨损过程较快，时间短。一把新刃磨的刀具表面尖峰比较突出，在与切屑相互摩擦过程中，压强不均匀，峰点的压强很大，造成尖峰很快被磨损，使压强趋于匀衡，磨损速度减慢。

2、正常磨损阶段

裁断机的刀具表面经初期磨损，峰点其本被磨平，表面的压强趋于匀衡，刀具的磨损量VB随时间的延长而均匀地增加。该阶段的磨损曲线基本上是线性的，其斜率代表磨损强度，是比较刀具性能的一个重要指标。

3、急剧磨损阶段

载断机的刀具经过正常磨损阶段后，切削刃已变钝，切削力、切削温度急剧升高，磨损原因发生了质变，刀具表层疲劳，性能下降，磨损量VB剧增，刀具会很快失效。

裁断机刀具磨钝标准：

刀具磨损到一定限度就不能继续使用。这个磨损限度称为裁断机刀具磨钝标准。

裁断机刀具寿命：

一把新刀(或重新刃磨过的刀具)从开始使用直至达到磨钝标准所经历的实际切削时间，称为裁断机的刀具寿命。

高度设定编辑

1》清除工作台面胶板上的杂物，将刀模置放于胶板中央。

2》机器开动后，将设定手轮松开，将“压力制” 左旋到零位。

3》把设定开关右旋转到“刀模设定”方向，裁断压板13即开始缓慢下行至贴紧刀模便自 动停下。

4》把设定手轮推至最下方并将其收紧。回复启动前04设定开关制（左旋）转到“裁断”位置。

5》再按动刹车开关，裁断压板就即时回升至最高位置，此时刀模设定完毕。

半自动精密四柱裁断机

半自动精密四柱裁断机

裁断点的调整

1》刀模设定工作完成后，将被裁物料放在胶板上，然后将刀模放在物料上，再将送料板推进裁断区域内。

2》分别用双手按下12裁断开关，此时裁断压板就下降加压于刀模，至刀模切断物料后自动回升至起动前的位置停下。

3》在冲裁物料时，如发现物料没完全裁断时，调整03裁断深度控制器，将“压力制”向顺时针逆方向旋转；如刀模压入胶板太深，则将“压力制”向逆时针方向旋转，调整时间越长裁断深度越深，设法调整至刀模轻微压入胶板为止。

4》将送料板拉出裁断区域，取出裁好的物料，就此完成一次冲裁过程。

一、机器安装

1.将机器水平固定在平整的水泥地面上，检查机器各部分零件是否完好牢固，线路是否畅通有效。

2.清除上压板和工作台面上的污渍杂物。

3.往油箱注入68#或46#抗磨液压油，油面不得少于滤油网上方25mm.

4.接入380V三相电源，按下油泵起动按钮，调整并保持电机转向与箭头方向一致。

二、操作说明

1.首先将裁断深度控制器（微调旋钮）左旋为零。

2.打开电源开关，按下油泵起动按钮，空载运转两分钟，观察系统是否正常。

3.将推拉板，胶板，工件，刀模按先后顺序叠放在工作台中部。

4.对刀模（刀模设定）。

①．松开对刀手柄，自然落底并锁紧。

②．开关右旋，准备试裁。

③．双击绿色按钮，进行试裁，冲裁深浅由微调控制。

④．微调：转动微调按钮，左旋减浅，右旋加深。

⑤．行程调节：旋转上升高度控制器，右旋行程增加，左旋行程减少了，行程可在50-200mm(或50-250mm)范围内自由调节，正常生产时以上压距离刀模顶部50mm左右行程为宜。

特别注意：每次更换刀模，工件或垫板时，须重新对刀设定行程，否则，会损坏刀模和垫板。

安全事项：

①、为确保安全，作业时严禁将手及身体其它部位伸进冲裁区域内，维修保养前必须关闭电源，并在冲裁区垫入木块或其它硬物，以防止泄压后上压板失控，造成意外人身伤害。

②、特殊情况下，需要上压板立即回升时，可按复位按钮即可，停止时，按下电源刹车按钮（红色按钮），整机系统立即停止运作。

③、操作时必须双手击上压板上的两个按钮，不得随意改单手，或脚踏操作。

保养：经常保持机内的清洁，滤油网每月清洗一次，液压油每年换一次，工作前应注意检查机内的油位，当低于规定的液面时应补充与机内同一牌号的液压油，不得混合使用。裁料时，应把工件放在工作区的中央，以使机床各处受力均匀，从面延长机床的使用年限。

电磁阀使用保养有如下这些

1、建议使用单位派 专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投 入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封

4、油压裁断机电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净， 并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管 路上卸下不用时，应将内部零件拭净并用压缩 空气吹净储存。

6、油压裁断机使用时间较长时，如活塞与阀座 间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、油压裁断机工作时，要注意阀门前后压力表，要求工作压力 不得超过额定压力，工作压差必须在额定压差范围内。

当工作压力超过额定压力或工作压差超过额定压差时，电磁阀 要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏.

尺寸链的作用

(1)合理分配公益。校封闭环的公差与极限偏荧，合卯地分 配各组成环的公差勺极限偏是。

(2)分析结构设计的合那性。在机器、机构和部件设计巾， 通过对各种方案的装配尺寸链的分析比较，可确定较合理的结

(3)检校图样。在生广实践中，常梢J4 寸销来检查、校核 零件图上的尺寸、公差与极限偏差是公台型。

(4)裁断机合理标注尺寸。装配闻上的尺寸标注，反映零部 件的装配关系及要求，应按装配尺寸链分析标注封闭环公差及 各组成环的基本尺寸〔封闭环公接通常为装配技术要求)。零件 图卜的尺寸标注反映零件的加工要求，府按设计尺寸链分析。 一般按最短尺寸链原则，并选用最不重要的环(零件图上没有标 注公差与极限偏差)作为封闭环。而对零件上有继配要求的尺 寸，即各组成环的尺寸，应有公差与极限偏差。

(5)基面换算。当按零件图上的尺寸和公差标注不便加工和 测量时，应按设计尺寸铁进行基面换算。或者是在机械加工中， 当定位基准与设计基准不重合时，为达到零件原设计的精度， 需要进行尺寸的换算。

(6)裁断机工序尺寸计算。若零件的某一表面需要经过几道 工序加工才能完成，则在工艺规程设计中，每道工序都需要规 定相应的工序尺寸和公差。这些工序尺寸和公差的计算称做丁 序尺寸的计算。

组成及控制方法问题

液压裁断机由以下三个基本部分组成。

1、机械部分：由机身、工作机构和行程调节装置组成，龙门液压裁断机还包括滑鞍移动进给装置和自动送料装置。

2、液压系统：由液压泵、执行元件(液压缸)、控制元件(压力阀、方向阀)、辅件(过滤器、油箱、压力表等)组成。

3、控制部分：包括开关、继电器、接触器等元器件构成的电气控制回路以及部分裁断机装的光电安全保护装置等。

裁断机的行程控制包括上限位置调整和下限位置控制两方面。其工作机构上限位置调整有以下几种方法。

1、改变行程开关位置，用机械-电气-液压联锁控制的方式调整。20世纪60~70年代以事业，国内外生产的很多液压裁断机是采用这种方式调整工作机构上限位置，在一些新型悬臂液压裁断机中也有采用传统油压裁断机使用的机-电-液联锁控制方法的类型，如德国scbon公司生产的8LE、8LES、8LEST、8LEST等型号，但采用的是无触点开关。

2、电动：电机通过机械传动机构带动力轴压板进行调整，如捷克06135/P1型带液动摆臂装置的液压裁断机。

3、手动：旋动手轮，通过丝杠的螺旋运动直接带动立轴压板调整，如英国GSB-I型液压裁断机。

4、液动：旋动手轮，通过液压随动系统自动调整，如意大利S系列型号的液压裁断机。

裁断机工作机构下限位置控制有以下两种方法。

1、行程开关控制：通过改变行程开关位置用机械-电气-液压联锁方式控制，用带触点的行程天关或无触点开关给出控制行程下限位置的信号。

2、时间控制：这种控制方法是通过延时电路将输入信号延迟一定时间后输出，从而控制电磁阀的吸合时间实现工作行程控制，有直接用操纵按钮输入触发信号的，也有通过液压回路压力的变化用压力传感元件输入触发信号的。
